YAMAHAのネットボランチDNSを使って、ニフティクラウドとVPN接続する

やりたいこと

いろいろあって、自宅のグローバルIPv4アドレスが変更される機会があった。ニフティクラウド上のルーターとVPN接続しているため、グローバルIPが変更されると、いちいち変更されたタイミングでVPN設定を変更する必要があり、非常に面倒くさい。そういうわけで、DDNSを使って設定することで、グローバルIPが変更された場合でも設定変更の必要がないようにしようと思う。

ネットボランチDNSとは

ネットボランチDNSは、YAMAHAが提供しているダイナミックDNSサービスのこと。 YAMAHAのルーターで利用可能。別にネットボランチDNSじゃなくとも、世の中のDDNSサービスを使えば良いとは思うけど、 YAMAHAのルーターを使っている場合には、こちらの方が設定が簡単なので、今回はネットボランチDNSを利用する。

接続までの手順

以下は、YAMAHA RTX1200 (Rev.10.01.65) で実施している。回線はフレッツ光ネクストで、IPv4側の接続はPPPoEになっている。 (今回は関係ないけど、IPv6側はIPoE。)

ネットボランチDNSの登録

登録状況の確認今回はまだ何も登録されていないことを確認している。

# netvolante-dns get hostname list all

(Netvolante DNS server 1)

PPPoEで利用しているIPの登録ホスト名をexample-yamahaとすると以下のようにして登録を行う。

# pp select 1
pp1# netvolante-dns hostname host pp example-yamaha
pp1# netvolante-dns go pp 1

(Netvolante DNS server 1)
[example-rtx.aa0.netvolante.jp] を登録しました
新しい設定を保存しますか? (Y/N)Yセーブ中... usb1:/config.txt 終了

登録の確認登録状況の確認としては、ネットボランチ用のコマンドで確認することに加え、名前解決しておく。

pp1# netvolante-dns get hostname list all

(Netvolante DNS server 1)
PP01    example-rtx.aa0.netvolante.jp
# pp1# netvolante-dns go pp 1

(Netvolante DNS server 1)

pp1# show status netvolante-dns pp

(Netvolante DNS server 1)
ネットボランチDNSサービス:     AUTO
インタフェース:                PP[01]
ホストアドレス:                example-rtx.aa0.netvolante.jp
IPアドレス:                    <グローバルIPアドレス>
最終更新日時:                  2016/05/03 07:23:13
タイムアウト:                  90 秒

(Netvolante DNS server 2)
ネットボランチDNSサービス:     AUTO
インタフェース:                PP[01]
ホストアドレス:
IPアドレス:
最終更新日時:
タイムアウト:                  90 秒

pp1# nslookup example-rtx.aa0.netvolante.jp
<グローバルIPアドレス>

ニフティクラウドでVPNゲートウェイを作成する

細かな作成手順などは、YAMAHAさんのサイトにキャプチャつきで記載されているのえ、要点だけかいつまんで記載する。

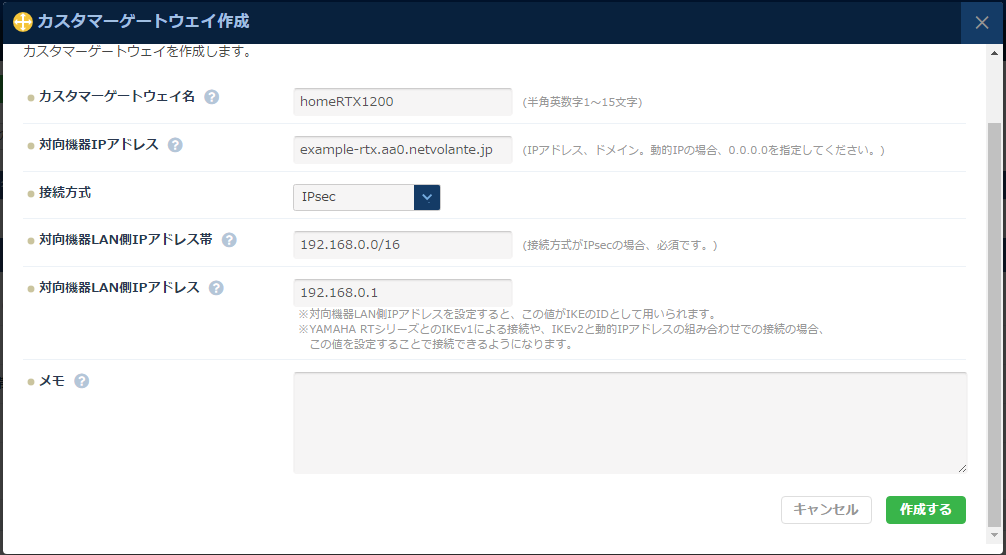

カスタマーゲートウェイについては、以下のキャプチャの通りに作成した。

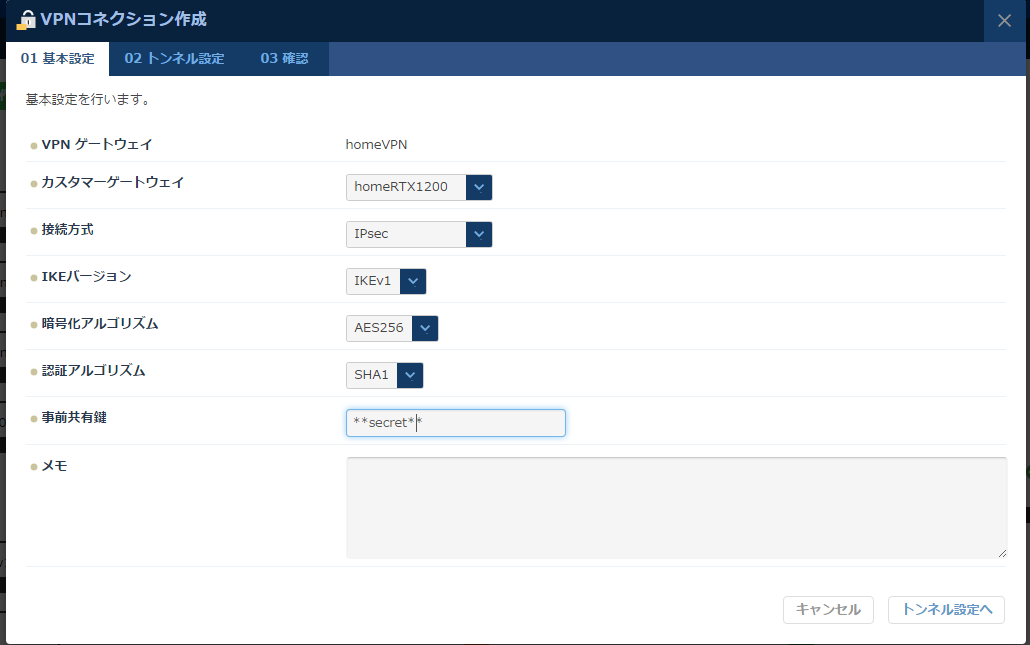

また、VPNコネクションについては、以下のキャプチャを参考にしてほしい。

すこしわかりにくいけど、VPNゲートウェイとカスタマーゲートウェイを結ぶ線をクリックすると、

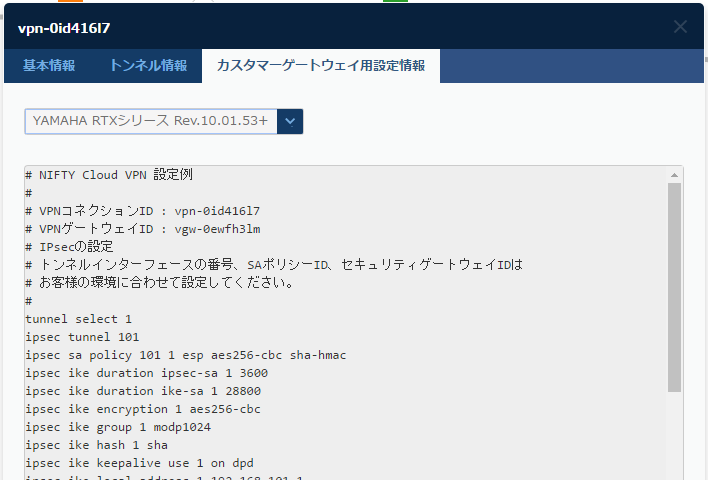

以下のような設定テンプレートをコピーできる

このテンプレートを元に、YAMAHA RTX1200を設定すれば良い。基本的には、テンプレートの内容をそのまま書くか、PPPoE用に書けば、だいたい大丈夫。テンプレートに含まれていないこととして、フィルタを空けるというのがある。以下のような感じでやれば良い。

ip pp secure filter in ...(既存のフィルタ) 200080 200081 200082
ip filter 200080 pass * 192.168.100.1 udp * 500
ip filter 200081 pass * 192.168.100.1 esp * *
ip filter 200082 pass * 192.168.100.1 udp * 4500

疎通確認

YAMAHA RTX側で以下を実行すると良い

# show ipsec sa
Total: isakmp:2 send:1 recv:1

sa   sgw isakmp connection   dir  life[s] remote-id
-----------------------------------------------------------------------------
1     1    -    isakmp       -    27132   <VPNゲートウェイのIP>
2     1    -    isakmp       -    27144   <VPNゲートウェイのIP>
3     1    2    tun[001]esp  send 1944    <VPNゲートウェイのIP>
4     1    2    tun[001]esp  recv 1944    <VPNゲートウェイのIP>

さらに、クラウド側のローカルIPに向かって、pingを打って疎通確認をしておけば完璧。

まとめ

ネットボランチDNSを使って、ニフティクラウドとIPSecで接続できるようにした。 IPを変更したり…というテストはそれほどちゃんとやっていないが、まあ通常のVPNの接続断と大差ないので、大丈夫だろうと楽観視している。とりあえず、これで自宅環境で検証できることが増えるぞ。
